Válvula retención

Check valve · NCM 8481.30.00

• ¼" a 2"
• Serie 800 · 1500 · 2500

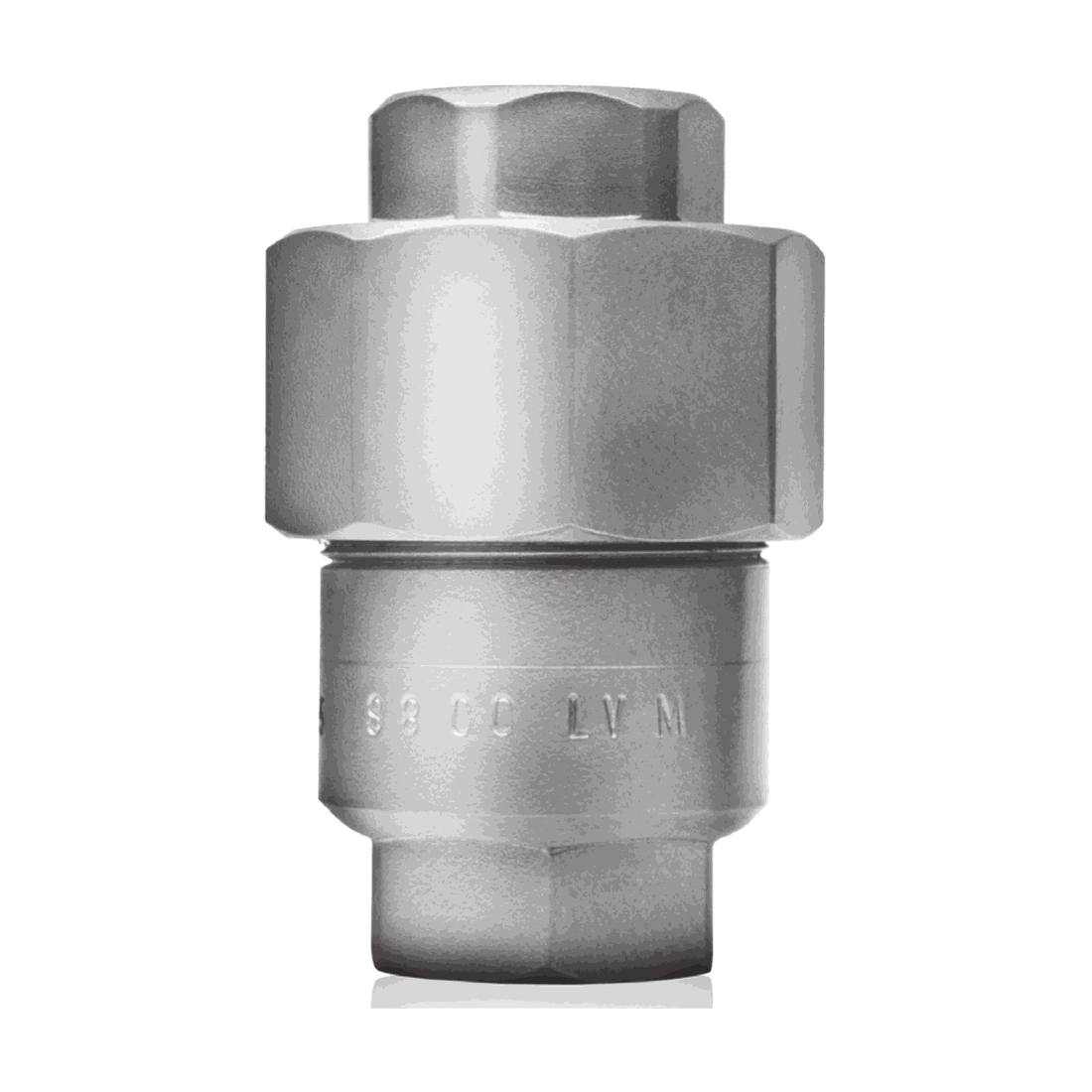

• Vertical a bola
• Horizontal a bola o pistón
• A clapeta
• Con resorte opcional

Tres configuraciones según el montaje de la cañería y el servicio: vertical a bola, con asiento integral o renovable; horizontal a bola o a pistón, con bonete soldado o abulonado; y a clapeta (swing), con bonete abulonado en paso reducido o paso total.

Las versiones horizontales a bola y a pistón pueden pedirse con resorte (sufijo R) y la horizontal a pistón con O-Ring (sufijo O). La vertical admite asiento renovable (sufijo N).

Especificación

• Medidas¼" a 2" (DN 8 a DN 50), según modelo
• Series de presión800, 1500 y 2500
• Cuerpo y boneteA-105 · A-350 LF2 cl. 1 · A-182 F-5, F-9, F-11 cl. 2 y F-316L
• Montaje (trim)Trim 1, 5, 8, 9, 10, 12 y 16 según API 602
• JuntaEspiralada 316/grafito, 316/PTFE o Monel/PTFE; arandela de cobre o de AISI 316
• ConexionesRoscada NPT o BSPT, SW, BW, bridada RF o RJ, y combinaciones
• Diseño y fabricaciónAPI 602 · ASME B16.34
• EnsayoAPI 598 — el 100 % de los productos
• OpcionalesPaso total en la clapeta (F), con resorte (R), con O-Ring (O), asiento renovable en la vertical (N)
• LimitaciónNo aptas para servicio con gases secos
• NCM (HSC)8481.30.00

Las nueve posiciones del código definen tipo, medida, material del cuerpo y bonete, material de montaje, junta, empaquetadura, conexiones, serie y especificaciones adicionales.
